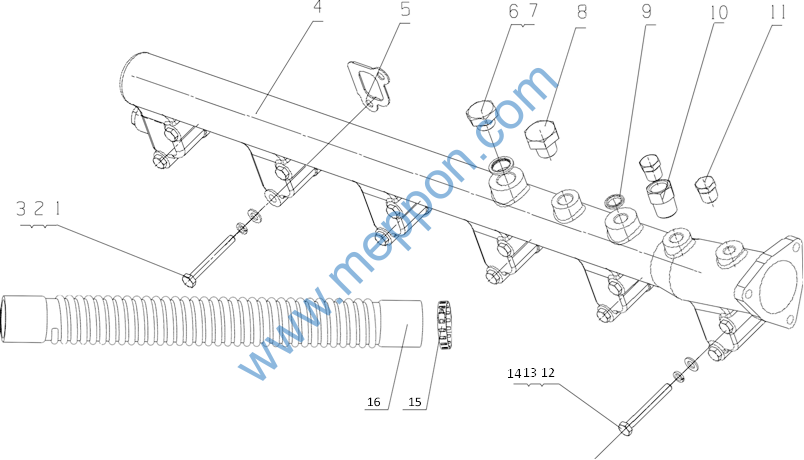

序号

图号

名称

Part    Name

数量.

备注

1

Q40108T16F9

垫圈 8

Washer

8

2

Q40308

垫圈 8

Washer

8

3

Q150B0865

螺栓 M8X65

Bolt

8

4

M3000-1303041F

出水管

Water outlet pipe

1

5

M3000-1303042

出水管垫片

Water outlet pipe

gasket

6

6

Q/YC198-18

螺塞 M18X1.5

Screw plug

1

7

Q/YC149-18

复合式密封垫圈 18

Seal ring washer

1

8

G7600-1009025

锥形螺塞R1/2

Screw plug

1

9

Q/YC149-14

复合式密封垫圈 14

Seal ring washer

1

10

235-1306021

过渡接头

Transmission

coupling

1

11

Q618B03

螺塞NPT 3/8

Screw plug

2

12

Q150B0870

螺栓 M8X70

Bolt

4

13

Q40308

垫圈 8

Washer

4

14

6105Q-3509013

垫圈

Washer

4

15

Q67676

环箍 76

Loop hoop

2

16

M3023-1303002

出水胶管

Water outlet hose

1

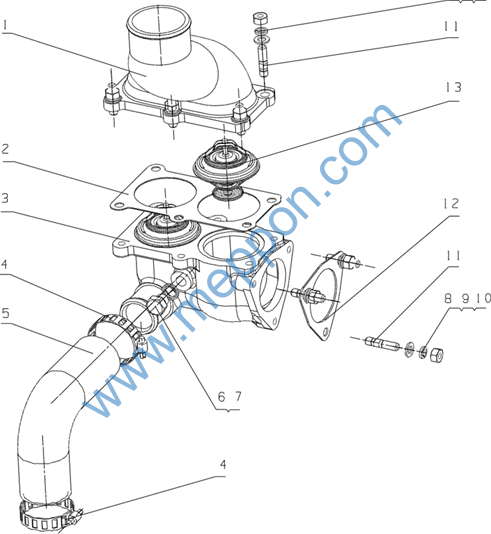

序号

图号

名称

Part    Name

数量Num.

备注

1

M3050-1306001

调温器盖

Thermostat

1

2

M3400-1306002

节温器盖垫片

Thermostat cover gasket

1

易损件

3

M3400-1306003E

调温器座

Thermostat seat

1

4

Q67650

环箍 50

Loop hoop

2

5

M3400-1306005A

回水胶管

Water return pipe

1

易损件

6

Q/YC198-12

螺塞 M12X1.5

Screw plug

1

7

Q/YC149-12

复合式密封垫圈 12

Seal ring washer

1

8

Q40008

垫圈 8

washer

9

9

Q40308

垫圈 8

Washer

9

10

Q340B08

螺母 M8

Nut

9

11

Q1200825

螺柱 M8X25

Stud

9

12

M3400-1306006A

调温器座垫片

Thermostat seat gasket

1

易损件

13

530-1306010A

蜡式调温器

Wax thermostat

2

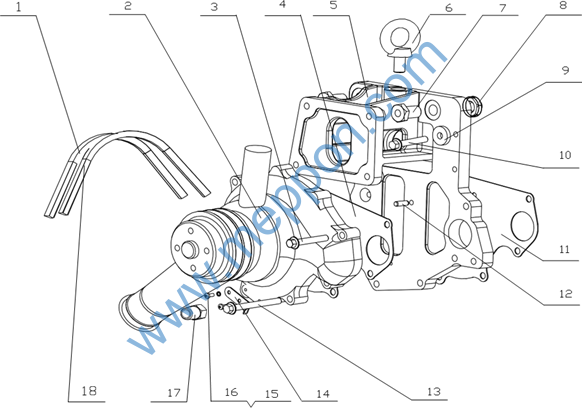

序号 Item

图号 Part    No.

名称

Part Name

数量

Num.

备注Remark

1

530-1307050A

水泵皮带

Water pump pulley

2

2

M3001-1307100B

水泵部件

Water pump

1

3

Q1841060TF2

螺栓 M10X60

bolt

2

4

M3400-1307001B

水泵垫片

Water pump gasket

1

易损件 EWP

5

M3001-1307007C

水泵垫板

Water pump gasket

1

6

GB/T825-16

吊环螺钉 M16

Bolt

1

7

M3001-1307006

调节螺栓

Adjusting bolt

2

8

Q351B20

螺母 M20X1.5

Nut

2

9

M3001-1307011

平垫

Gasket

2

10

Q1841055TF2

螺栓 M10X55

Bolt

2

11

M3400-1307001B

水泵垫片

Water pump gasket

1

易损件 EWP

12

YC24-B0822

圆柱销 8X22

Pin

1

13

Q1841090TF2

螺栓 M10X90

Bolt

3

14

6105Q-1002039

上止点指针

Top dead point

1

15

Q2140510

螺钉 M5X10

Screw

2

16

Q40305

垫圈 5

Washer

2

17

235-1306021

过渡接头

Transmission

1

coupling

18

G3404-1307002

水泵皮带

Water pump pulley

1

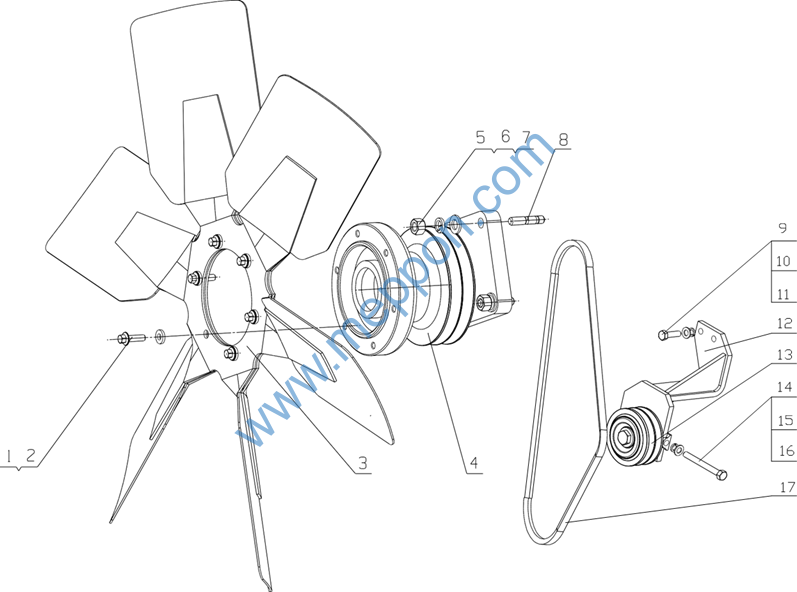

序号

图号

名称

Part    Name

数量

备注

1

Q1840825TF2

螺栓 M8X25

Bolt

6

2

6105Q-3509013

垫圈 8

Washer

6

3

M3015-1308150

风扇组件

Fan

1

4

M3015-1308300A

风扇座部件

Fan seat parts

1

5

Q340B12

螺母 M12

Nut

4

6

Q40312

垫圈 12

Washer

4

7

Q40112

垫圈 12

Washer

4

8

Q1201235

螺柱

Screw pole

4

9

Q150B1035

螺栓 M10X35

Bolt

3

10

Q40310

垫圈 10

Washer

3

11

Q40110

垫圈 10

Washer

3

12

M3001-1002440B

支架焊接组件

Bracket weldment

1

13

M3001-1002450

张紧皮带轮组件

Tension pulley

1

14

186-1002056A

调节螺栓

Regulating bolt

1

15

Q40310

垫圈 10

Washer

1

16

Q40110

垫圈 10

Washer

1

17

M3001-1308103

风扇皮带

Fan pulley

2
