Item

№

Parts No.

Обозначение

Наименование

Part Name

Page

Стр.

Remark

Примечание

l

K4B00-1002000/01

Блок цилиндров в сборе

Cylinder Block Assembly

Иллюстрация

2

K4C00-1003000/02

Головка блока цилиндров &

Крышка клапанов в сборе

Cylinder Head &. Valve Cover Assembly

3

K4B00-1004000/02

Поршень & Шатун в сборе

Piston &. Connecting Rod Assembly

4

K 3000-1005000/05

Коленчатый вал в сборе

Crankshaft Vibration Damper Assembly

5

К1A00-1006000/01

Вал pаcпpeдeлитeльный в сборе

Camshaft Assembly

6

K4C00-1007000/01

Газораспределительный

механизм

Valve Train Assembly

7

K 1A00-1008000/02

Детали системы впуска и

выпуска

Intake and Exhaust Manifold Parts Assembly

8

К6100-1009000/05

Масляный картер в сборе

Oil Sump Assembly

9

К6100-1010000/02

Маслозаборник в сборе

Oil Strainer Assembly

10

K6000-1011000/04

Масляный насос в сборе

Oil Pump Assembly

11

K6000-1012000/03

Масляный фильтр

Oil Filter Assembly

12

К6100-1013000/09

Масляный охладитель в сборе

Oil Cooler Assemb1у

13

K6000-1014000/12

Система вентиляции в сборе

Crankcase Ventilation Device Assembly

14

К6100-1028000/08

Указатель уровня масла в сборе

Oil Dipstick Assembly

15

К1А00-1107000/08

Газовый фильтр в сборе

Gas Filter Assembly

16

К1А00-1113000/04

Газовое снабжение в сборе

Gas Supply Assembly

17

К4В00-1118000/01

Турбокомпрессор в сборе

Turbocharger Assembly

18

K6000-1306000/06

Термостат в сборе

Thermostat Assembly

19

K6000-1307000/03

Водяной насос в сборе

Water Pump Assembly

20

К6100-1308000/02

Вентилятор в сборе

Fan Assembly

21

К6100-1600000/05

Маховик и сцепление

Power Output Assembly

22

К6100-3407000/01

Насос рулевого управления в

сборе

Steering Pump Assembly

23

К6100-3509000/05

Воздушный компрессор в сборе

Air Compressor Assembly

24

К6100-3701000/04

Генератор в сборе

Generator Assembly

25

К4B00-3 705000/01

Система зажигания в сборе

Tgnition System Assembly

26

К6100-3708000/05

Стартер в сборе

Starter Assembly

27

К4В00-3823000/01

Управляющая система в сборе

Controlling System Assembly

28

К4В00-3904000/01

Информационная табличка

Data Plate

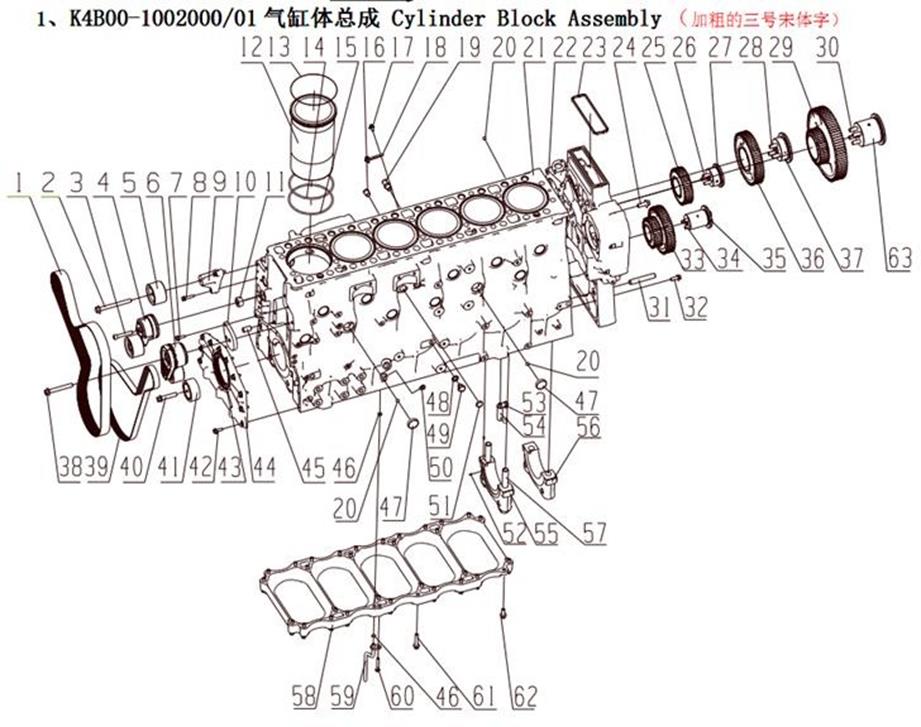

Item

№

Parts No.

Обозначение

Наименование

Part Name

Qty

Кол–во

Remark

Примечание

1

K6000-1308103

Ремень вентилятора

Fan belt

1

EWP

2

Q18412120TF2

Болт

Bolt Ml2X90

1

3

Q218B1060TF2

Винт

Screw Ml OX 60

1

4

K6000-1307060B

Натяжное устройство ремня

водяного насоса

Water pump belt tensioner

1

EWP

5

K6000-1002470A

Вспомогательный привод

Auxiliary drive idler T

1

EWP

6

K6000-1002480

Натяжное устройство ремня

Belt tensioner

1

EWP

7

Q1840825TF2

Болт

Bolt M8X25

1

8

Q1840835TF2

Болт

Bolt M8X25

2

9

K6000-1002464B

Кронштейн натяжного

устройства

Tensioner bracket

1

10

K6000-1307062

Переходник натяжного

устройства

Tensioner Adapter

1

11

Q61910

Пробка ввертная

Screw plug NPT 1

2

12

K6000-1002106A-W1

Гильза цилиндра

Liner

6

EWP

13

K6000-1002132

Уплотнительное кольцо гильзы

Liner water seal

6

EWP

14

K6000-1002107

Уплотнительное кольцо гильзы

Liner water seal

6

EWP

15

K6000-1002108

Уплотнительное кольцо гильзы

Liner water seal 11

6

EWP

16

Q618B03

Пробка ввертная

Screw plug NPT 3/8

1

17

Q1840812

Болт

Bolt M8X 12

2

18

Ml 000-1002162

Крышка

Cover plate

1

19

151-1307017Л

Соединитель

Water return connector

1

20

GB/T308-1lG60b

Стальной шарик

Steel bal1Ф11

3

21

K6000-1002114K

Блок цилиндров

Cylinder block

1

22

К1A00-1002201

Картер агрегатов

Gear house

1

23

K6000-1002202B

Прокладка картера агрегатов

Gear house gasket

1

EWP

24

Q1841230TF2

Болт

Bolt Ml2X30

1

25

K6000-1002940

Шестерня привода компрессора

Compressor idler gear part

1

26

Q1841050TF2

Болт

Bolt M10X50

3

27

K6000-1002904

Ось шестерни привода

Compressor idler gear shaft

1

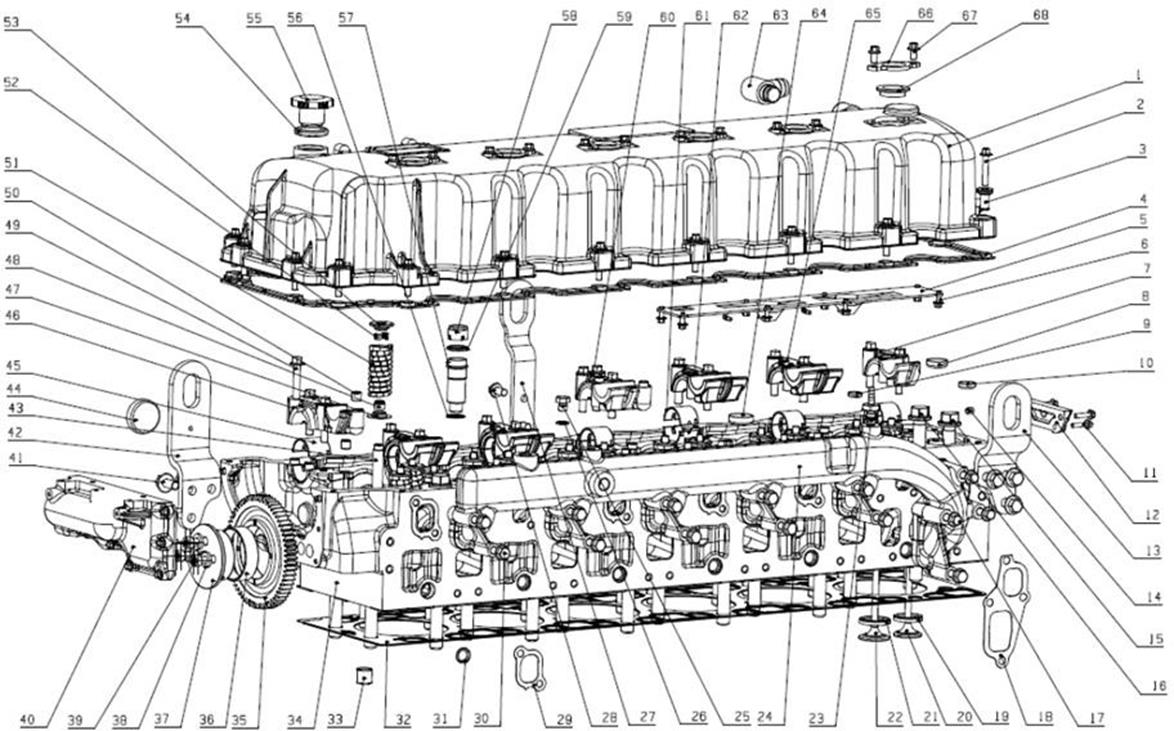

Item

№

Parts No. Обозначение

Наименование

Part Name

Qty Кол–во

Remark Примечание

1

K1A00-1003205

Крышка клапанов

Valve cover

1

2

Q1840845

Болт

Bolt M8X45

19

3

K6000-10032C0B

Втулка болта крышки клапанов

Valve cover bolt subassembly

19

EWP

4

K1A00-1003201

Прокладка крышки клапанов

Valve cover gasket

1

EWP

5

K1A00-1003270

Крышка в сборе

Cover plate assembly

1

6

Q1840616

Болт

Bolt M6X16

8

7

K6000-100317F

Крышка подшипника

распределительного вала

Cam shaft bearing cap I

1

8

YC7-30

Заглушка

Push in cap 30

1

9

YC7-20

Заглушка

Push in cap 20

6

10

YC7-24

Заглушка

Push in cap 24

6

11

Q1840625

Болт

Bolt M6X25

11

12

K6000-1003135

Передняя крышка

Front cover

1

13

K6100-1003122

Передний рым–болт

Front hook

1

14

GB/T879.2-0810

Штифт

Pin 8X10

4

EWP

15

K6000-1003003

Короткий болт головки блока

цилиндров

Short cylinder head bolt

20

EWP

16

K6000-1003002

Длинный болт головки блока

цилиндров

Long Cylinder head bolt

6

EWP

17

Q1841090TF2

Болт

Bolt M10X90

3

18

K6000-1003503A

Прокладка подводящей водяной

трубки

Water deliver pipe gasket II

1

EWP

19

K1A00-1003174A

Седло выпускного клапана

Exhaust valve seat

12

20

K1A00-1003103SF1

Выпускной клапан

Exhaust valve

12

EWP

21

K1A00-1003173A

Седло впускного клапана

Intake valve seat

12

22

K1A00-1003111SF1

Впускной клапан

Intake valve

12

EWP

23

K6000-1303017A

Разъем сапуна

Vapor drain off connector

1

24

K6000-1003501B

Водяная подводящая труба

Water deliver pipe

1

25

Q/YC198-12

Пробка ввертная

Screw plug M12X1.5

1
