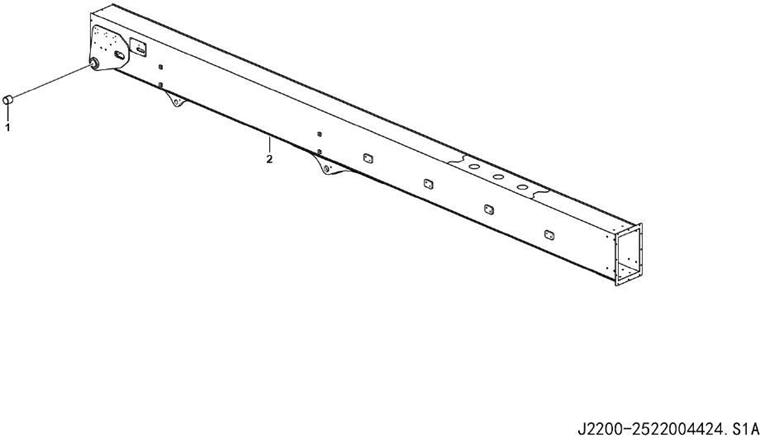

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

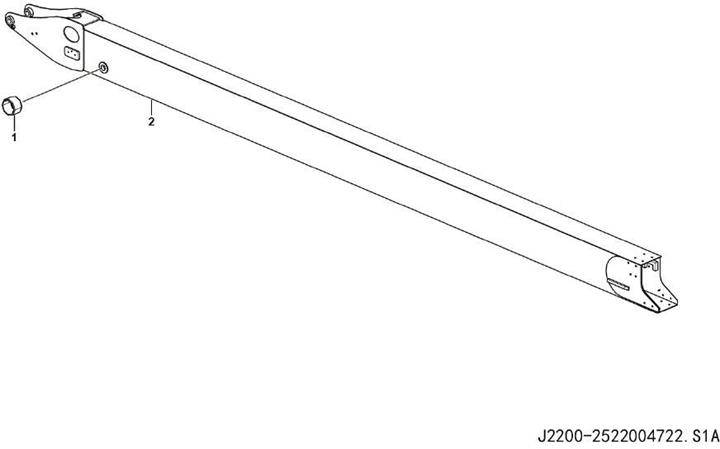

1

25220015501

轴套50*58*50

Axle sleeve

Y

2

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

1

25220045061

基本臂总成

Assemble

Y

1

2

4015010280

垫圈GB97.1-8flZnyc-480

Washer gb97.1-8flznyc-480

Y

3

3

4013010383

簧片螺母QC339-M8flZnyc-8-480

Reed nut qc339-m8flznyc-8-480

Y

3

4

4011010711

螺栓GB5783-M8*20flZnyc-8.8-480

Bolt gb5783-m8*20flznyc-8.8-480

Y

3

5

25220047111

盖板焊合

Cover plate weldment

Y

1

6

25220042852

行程开关护罩

Plate

Y

1

7

4014010127

螺钉GB70.1-M5*10flZnyc-8.8-480

Screw gb70.1-m5*10flznyc-8.8-480

Y

8

8

4015010345

垫圈GB96.1-5flZnyc-480

Washer gb96.1-5flznyc-480

Y

8

9

4015010339

垫圈GB97.1-10flZnyc-300HV-480

Washer gb97.1-10flznyc-300hv-480

Y

13

10

25200000641

插销

Pin，10*70

Y

2

11

4011010707

螺栓GB5783-M10*30flZnyc-8.8-480

Bolt gb5783-m10*30flznyc-8.8-480

Y

1

12

25220044551

盖板胶条

Edge protector

Y

1

13

25220040231

轴35*265

Axle

Y

1

14

25220045071

二节臂总成

1st boom assembly

Y

1

15

25220047151

走线梁支撑板焊合

Wiring beam supt plate weldment

Y

1

16

4011010748

螺栓GB5783-M10*20flZnyc-8.8-480

Bolt gb5783-m10*20flznyc-8.8-480

Y

3

17

4011010979

螺栓GB5783-M12*40flZnyc-8.8-480

Bolt gb5783-m12*40flznyc-8.8-480

Y

1

18

4015010340

垫圈GB97.1-12flZnyc-300HV-480

Washer gb97.1-12flznyc-300hv-480

Y

1

19

25220000611

插销

Pin φ33-70

Y

1

20

25220047661

轴50*210

Axle

Y

1

21

4011010727

螺栓GB5783-M10*35flZnyc-8.8-480

Bolt gb5783-m10*35flznyc-8.8-480

Y

5

22

25220042921

轴35*230

Axle

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

23

4011010706

螺栓GB5783-M10*40flZnyc-8.8-480

Bolt gb5783-m10*40flznyc-8.8-480

Y

4

24

4016010174

开口销GB91-1.6*16flZnyc-Q235A-480

Pin gb91-1.6*16flznyc-q235a-480

Y

1

25

25220027831

压板

Plate

Y

4

26

25220047251

伸缩油缸调整垫片1mm

Telescopic cylinder adjust shim

Y

8

27

25220042862

角度传感器护罩

Plate

Y

1

28

4015010323

挡圈JB4342-35flZnyc-65Mn-480

Snap ring jb4342-35flznyc-65mn-480

Y

2

29

25220006662

垫圈35-2

Washer, 35*2

Y

2

30

25220006652

轴35*215

Shaft, 35*215

Y

1

31

25220047101

防尘压板

Dustproof pressing plate

Y

2

32

4013010388

螺母GB6177-M6flZnyc-8-480

Nut gb6177-m6flznyc-8-480

Y

12

33

4011010757

螺栓GB16674-M6*20flZnyc-8.8

Bolt gb16674-m6*20flznyc-8.8

Y

12

34

25220042882

侧防尘橡胶板

Side dustproof rubber plate

Y

2

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

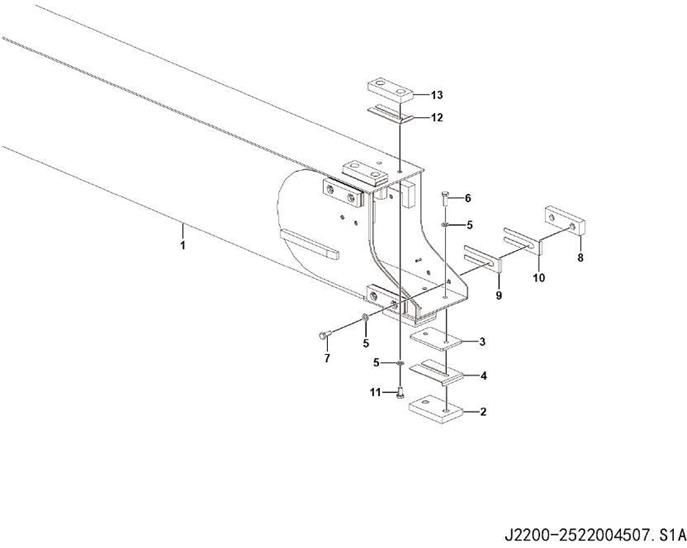

1

25220047222

二节臂合件

1st boom assembly

N

1

2

25220007631

滑块76-17.5

Slider 76-17.5

Y

2

3

25220007611

76滑块垫板6mm

76 slider pad 6mm

Y

2

4

25220010711

滑块垫板76-120-2

Slider pad 76-120-2

Y

2

5

4015010339

垫圈GB97.1-10flZnyc-300HV-480

Washer gb97.1-10flznyc-300hv-480

Y

16

6

4011010707

螺栓GB5783-M10*30flZnyc-8.8-480

Bolt gb5783-m10*30flznyc-8.8-480

Y

4

7

4011010722

螺栓GB5783-M10*25flZnyc-8.8-480

Bolt gb5783-m10*25flznyc-8.8-480

Y

8

8

25220018571

滑块

Block

Y

4

9

25220045091

调整垫片

Plate

Y

4

10

25220002821

垫片

Shim, for fixing support plate

Y

4

11

4011010748

螺栓GB5783-M10*20flZnyc-8.8-480

Bolt gb5783-m10*20flznyc-8.8-480

Y

4

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

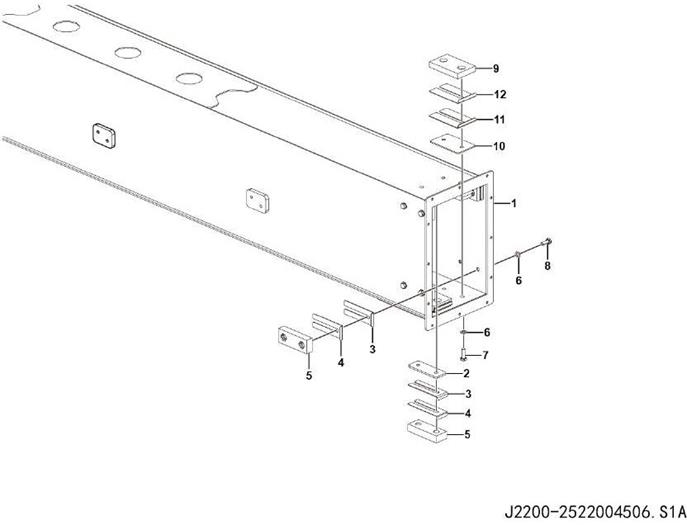

1

25220044243

基本臂合件

Base boom assembly

Y

1

2

25220044461

滑块调整垫板5mm

Plate

Y

2

3

25220003151

滑块垫板45-2

Slider pad 45-2

Y

6

4

25220003141

滑块垫板45-1

Slider pad 45-1

Y

6

5

25220003191

滑块45-23

Slider 45-23

Y

6

6

4015010339

垫圈GB97.1-10flZnyc-300HV-480

Washer gb97.1-10flznyc-300hv-480

Y

16

7

4011010707

螺栓GB5783-M10*30flZnyc-8.8-480

Bolt gb5783-m10*30flznyc-8.8-480

Y

8

8

4011010722

螺栓GB5783-M10*25flZnyc-8.8-480

Bolt gb5783-m10*25flznyc-8.8-480

Y

8

9

25220007631

滑块76-17.5

Slider 76-17.5

Y

2

10

25220007641

76滑块垫板3mm

76 slider pad 3mm

Y

2

11

25220010711

滑块垫板76-120-2

Slider pad 76-120-2

Y

2
