序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

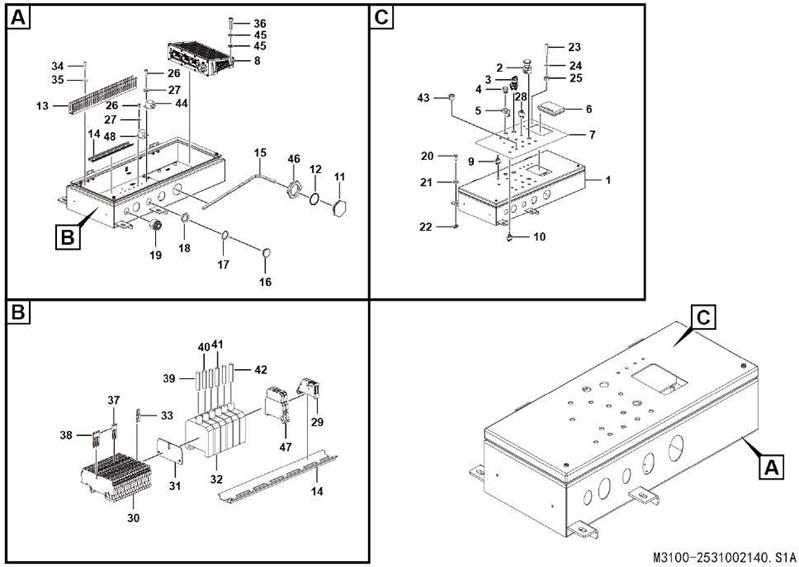

1

25310018592

AR65JE下控箱配送总成

AR65JEground control box distribution assembly

Y

1

2

4130702070

急停开关ZB2BS54C+ZB2B104C

Emergency stop switch zb2bs54c+zb2b104c

Y

1

3

4130000723

钥匙开关

Key switch (key code 4130000723001)

Y

1

4

4130703635

绿色平头按钮ZB2BA3C

Green flat button zb2ba3c

Y

1

5

4130703636

触点模块带基座ZB2BZ101C

Contact module with base zb2bz101c

Y

1

6

4130703603

显示屏CANVIEW4

Display panel canview4

Y

1

7

25310018512

AR65JE下控面膜

Pvc

Y

1

8

4130703601

臂车控制器MC2M

Boom controller mc2m

Y

1

9

4130703627

开关637H-K-U282

Switch 637h-k-u282

Y

7

10

4130703628

开关635H-K-U282

Switch 635h-k-u282

Y

1

11

25310017901

小时表堵头

Time plug

Y

1

12

4030000130

O形圈GB3452.1-47.5*3.55G

O-ring gb3452.1-47.5*3.55g

Y

1

13

4130703617-002

线槽50*25*600

Wire cage

N

2

14

4130703615

DIN导轨TS3575-250mm

Din rail ts3575-250mm

Y

1

15

25310021391

AR65JE下控箱线束

Wire

Y

1

16

25310012941

ITT孔堵头

Itt hole plug

Y

1

17

25310012951

ITT孔密封垫

Itt hole gasket

Y

1

18

25310012961

ITT孔螺母

Itt hole nut

Y

1

19

4130000797

蜂鸣器CY-3631-24V

Buzzer,cy-3631-24v

Y

1

20

4011010722

螺栓GB5783-M10*25flZnyc-8.8-480

Bolt gb5783-m10*25flznyc-8.8-480

Y

4

21

4015010278

垫圈GB96.1-10flZnyc-480

Washer gb96.1-10flznyc-480

Y

4

22

4013010370

簧片螺母QC339-M10flZnyc-8-480

Reed nut qc339-m10flznyc-8-480

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

23

4130703789

益升华尼龙开槽圆头螺钉0170450001VR（黑色

M6*1.0-16）

Screw

Y

4

24

25310012931

8mm孔用面板胶垫

Seal

Y

4

25    4130703790    益升华尼龙六角螺母0030040001VR（黑色M6*1.0 Nut    Y    4

）

26

4014010108

螺钉GB818-M5*14flZnyc-4.8-480

Screw gb818-m5*14flznyc-4.8-480

Y

5

27

4015010283

垫圈GB97.1-5flZnyc-480

Washer gb97.1-5flznyc-480

Y

5

28

4130703641

过流保护器88-10A（带防水帽）

Overcurrent protector 88-10a (with waterproof cap)

Y

1

29

4130703605

终端固定件EW35

Terminal fastener ew35

Y

2

30

4130703608

接线端子ZDU2.5/4AN

Connecting terminal zdu2.5/4an

Y

17

31

4130703771

隔板ZAP/TW 3

Partition zap/tw 3

Y

1

32

4130703614

保险端子SAKS 3

Fuse terminal saks 3

Y

5

33

25310012721

120欧电阻

120ω resistor

Y

2

34

4014010125

螺钉GB818-M4*10flZnyc-4.8-480

Screw gb818-m4*10flznyc-4.8-480

Y

4

35

4015010365

垫圈GB96.1-4flZnyc-300HV-480

Washer gb96.1-4flznyc-300hv-480

Y

4

36

4014010122

螺钉GB70.1-M5*20flZnyc-8.8-480

Screw gb70.1-m5*20flznyc-8.8-480

Y

4

37

4130703609

短接件ZQV 2.5/2

Short-circuit connector zqv 2.5/2

Y

3

38

4130704149

短接件 ZQV2.5/3

Shorting piece

Y

3

39

4130703643

保险丝5A-1/4*1-1/4

Fuse 5a-1/4*1-1/4

Y

2

40

4130703644

保险丝25A-1/4*1-1/4

Fuse 25a-1/4*1-1/4

Y

1

41

4130703645

保险丝20A-1/4*1-1/4

Fuse 20a-1/4*1-1/4

Y

1

42

4130703647

保险丝10A-1/4*1-1/4

Fuse

Y

1

43

4130703652

孔塞M12*1.5（含塞头螺母密封垫）

Hole plug m12*1.5 (including plug nut gasket)

Y

4

44

4130703632

汽车继电器896H-1AH-C1S 12VDC

Relay 896h-1ah-c1s 12vdc

Y

4

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

45

4130704250

益升华绝缘护套018050000001

Insulation sheath

Y

8

46

25310017921

小时表螺母

Honr

Y

1

47

4130703606

二极管端子SAKRD-35-DS-4007

Diode terminal sakrd-35-ds-4007

Y

4

48

4130701878

延时继电器H35003D-H2-12-3SABS

Relay

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

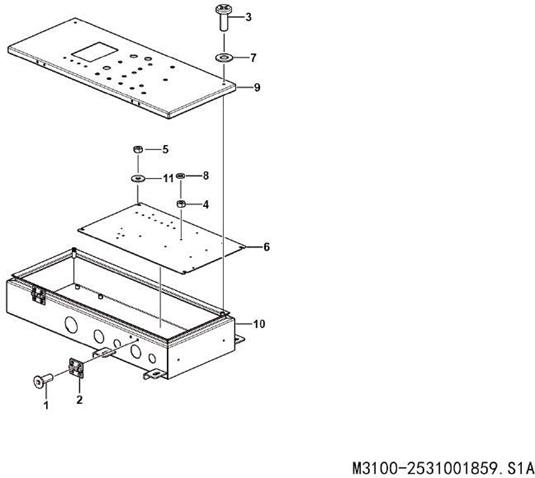

1

4014010452

螺钉GB/T70.3-M6*16flZnyc-8.8-480

Screwgb/t70.3-m6*16flznyc-8.8-480

Y

8

2

4190706832

合页总成099124E

Hinge assembly

Y

2

3

25310014661

M6*16十字家具螺钉

Screw-m5*16furniture

Y

2

4

4013000028

螺母GB6170-M6EpZn-8

Nut gb6170-m6epzn-8

Y

2

5

4013010293

螺母GB6170-M6flZnyc-8-480

Nut gb6170-m6flznyc-8-480

Y

4

6

25310018541

下控器件安装板

Plate

Y

1

7

25310014151

橡胶垫

Bushing

Y

2

8

4015000207

垫圈GB97.1-6EpZn-300HV

Washer gb97.1-6epzn-300hv

Y

2

9

25310018532

下控箱上盖焊合

Panel roof weldment of lower control box

Y

1

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

序号

零件代号

名称

是否配件

数量

备注

Key

Part No.

Description

Spare parts Y/N

Qty

Remarks

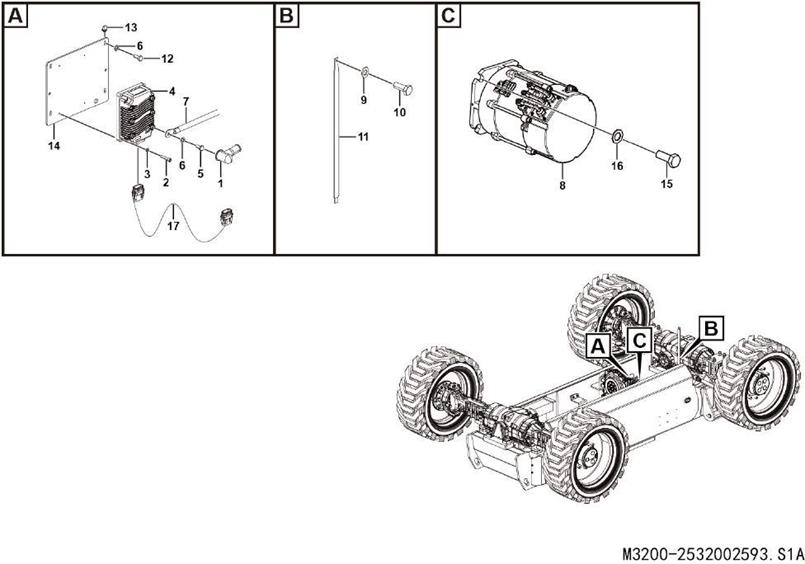

1

26370002451

红电瓶线护套

Cable sleeve

Y

6

2

4014010403

螺钉GB70.1-M6*30flZnyc-8.8-480

Screw

Y

4

3

4015010284

垫圈GB97.1-6flZnyc-480

Washer gb97.1-6flznyc-480

Y

4

4

4130704887

电机驱动器 1236SE-6521-1

Motor driver 1236se-6571 -1

Y

1

5

4011000102

螺栓GB5783-M8*16EpZn-8.8

Bolt gb5783-m8*16epzn-8.8

Y

5

6

4015010280

垫圈GB97.1-8flZnyc-480

Washer gb97.1-8flznyc-480

Y

9

7

4045010263

电源线LZB003 E8*340*2-R

Wire

Y

3

8

4130704658

交流行走电机YDQ9-4-0310

Ac drive motor ydq8.5-4

Y

1

9

4015010339

垫圈GB97.1-10flZnyc-300HV-480

Washer gb97.1-10flznyc-300hv-480

Y

1

10

4011010722

螺栓GB5783-M10*25flZnyc-8.8-480

Bolt gb5783-m10*25flznyc-8.8-480

Y

1

11

25320024171

导电带

Conduction band

Y

1

12

4011010711

螺栓GB5783-M8*20flZnyc-8.8-480

Bolt gb5783-m8*20flznyc-8.8-480

Y

4

13

4013010383

簧片螺母QC339-M8flZnyc-8-480

Reed nut qc339-m8flznyc-8-480

Y

4

14

25320026091

马达控制器安装板

Motor controller mounting panel

Y

1

15

4011010869

螺栓GB5783-M20*50flZnyc-10.9-480

Bolt gb5783-m20*50flznyc-10.9-480

Y

4

16

4015010338

垫圈GB97.1-20flZnyc-300HV-480

Washer gb97.1-20flznyc-300hv-480

Y

4

17

25320026131

底盘线束

Chassis harness

Y

1
