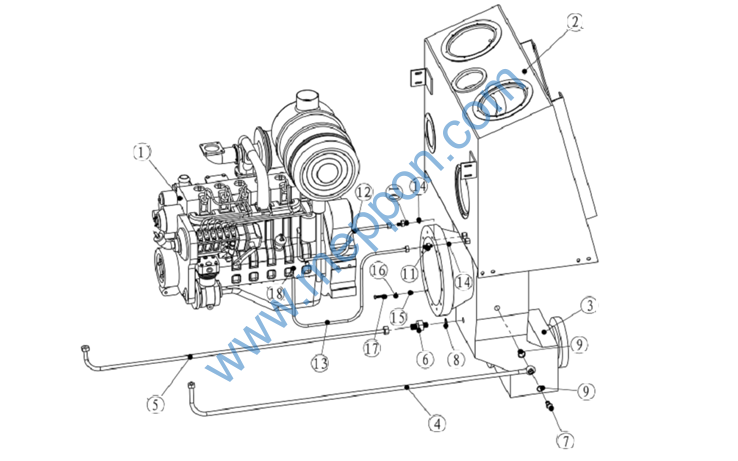

Fig.08

柴油机联结（三）Engine Mountings(Ⅲ)(CDM1165)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1165.07.05

柴油发动机

Diesel engine

6BTA5.9-C170

1

2

LG1185.13

油箱焊接

Oil tank welding

1

90140000

3

LG1165.04.12

动力换档变速箱

Mechanical transmission

YD13-305

1

4

25-210G1Q1-2250

胶管

Hose

1

5

25-210G11-2050.

胶管

Hose

1

6

JB/T999—77

空心螺栓

Hollow bolt

2

7

LG1185.04-009

空心螺栓

Hollow bolt

1

90040009

8

JB982-77

组合垫圈

Combined washer

36

1

9

JB982-77

组合垫圈

Combined washer

30

2

10

GB/T3733.2-83

直接头

Straight connector

1

11

L1CM-16-14 WD

直接头

Straight connector

1

12

K8-Q1Q1-600

软管总成

Hose assembly

1

13

K8-Q1Q1-850

软管总成

Hose assembly

1

14

JB982-77

组合垫圈

Combined washer

14

2

15

GB/T97.1-85

垫圈

Washer

12

12

16

GB/T93-87

垫圈

Washer

12

12

17

GB/T5783-86

螺栓

Bolt

M12x60

12

18

NO.00（10-18）

喉箍

Hoop

φ10-18

1

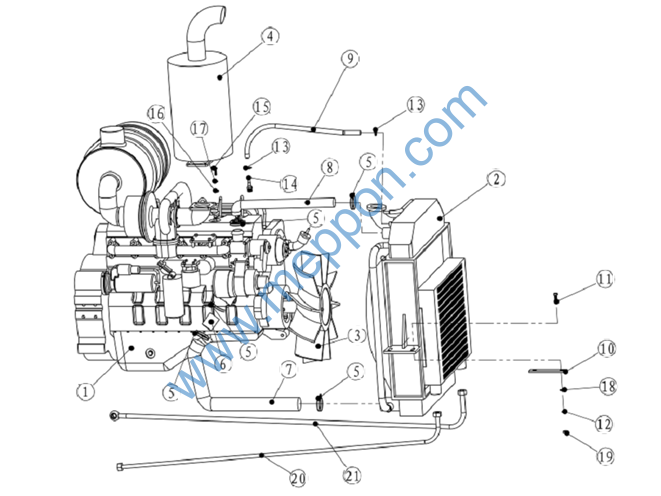

Fig.09

柴油机联结（一）Engine Mountings(Ⅰ)(CDM1185)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.07.01

柴油发动机

Diesel engine

D6114ZG1B

1

2

LG1185.07.09

散热器

Radiator

1

90078200.

3

LG1185.07.11

风扇

Fan

FN9056

1

4

LG1185.07.08

消声器

Muffler

1

90078100

5

LG1185.07.07

卡箍

Hoop

φ51-φ76

5

43828D

6

LG1185.07-019

接管

Connecting pipe

1

90070019

7

LG1185.07-014

水管

Water pipe

1

90070014

8

LG1185.07-011

出水胶管

Water outlet pipe

1

90070011

9

LG1185.07-012

通气管

Vent pipe

1

90070012

10

LG1185.07-015

橡胶垫

Rubber pad

2

90070015.

11

GB5783-86

螺栓

Bolt

M12x30

4

12

GB93-87

垫圈

Washer

12

4

13

NO.O0(16-27)

喉箍

Hoop

φ16-27

2

14

LG1185.07-016

接头

Connector

1

90070016

15

GB5783-86

螺栓

Bolt

M10x30

4

16

GB6170-86

螺母

Nut

M10

4

17

GB93-87

垫圈

Washer

10

4

18

GB97.1-85

垫圈

Washer

12

4

19

GB6170-86

螺母

Nut

M12

4

20

25-210G11-2050.

胶管

Hose

1

21

25-210G1Q1-2250

胶管

Hose

1

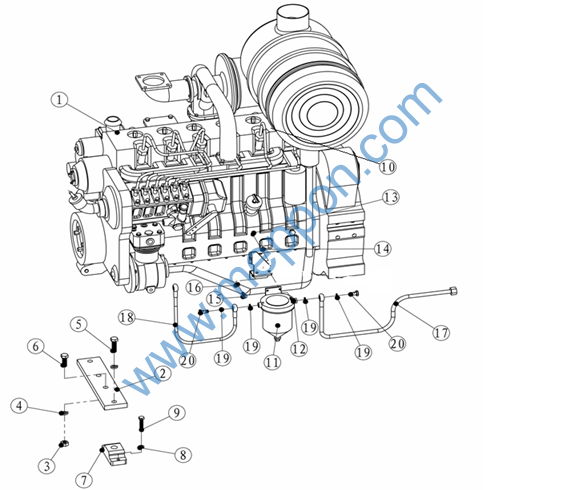

Fig.10

柴油机联结（二）Engine Mountings(Ⅱ)(CDM1185)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.07.01

柴油发动机

Diesel engine

D6114ZG1B

1

2

LG1185.07-018

联接板

Connecting plate

1

90070018

3

GB/T6170-86

螺母

Nut

M16

2

4

GB/T93-87

垫圈

Washer

16

4

5

GB/T5783-86

螺栓

Bolt

M16x55

2

6

GB/T5783-86

螺栓

Bolt

M16x45

2

7

LG1185.06.05

减震器

Shock absorber

EA120

2

8

GB/T93-87

垫圈

Washer

12

4

9

GB/T5783-86

螺栓

Bolt

M12x40

4

10

LG1185.07-020

水管接头

Water pipe connector

1

11

LG1185.07.10

燃油沉淀器

Fuel precipitator

DX150

1

12

GB/T5783-86

螺栓

Bolt

M8x25

2

13

GB/T6170-86

螺母

Nut

M8

2

14

GB/T93-87

垫圈

Washer

8

2

15

GB/T5783-86

螺栓

Bolt

M10x20

2

16

GB/T93-87

垫圈

Washer

10

2

17

K8- Q1Q1-600

软管总成

Hose assembly

1

18

K8-Q1Q1-850

软管总成

Hose assembly

1

19

JB982-77

组合垫圈

Combined washer

12

4

20

DX150-1

空心螺栓

Bolt

2

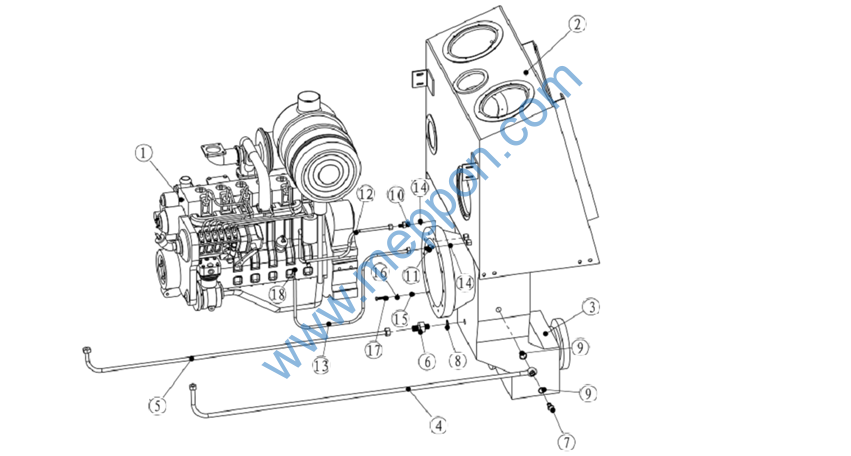

Fig.11

柴油机联结（三）Engine Mountings (Ⅲ)(CDM1185)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.07.01

柴油发动机

Diesel engine

D6114ZG1B

1

2

LG1185.13

油箱焊接

Oil tank welding

1

90140000

3

LG1185.04.12

动力换档变速箱

Transmission

6WG180

1

4

25-210G1Q1-2250

胶管

Hose

1

5

25-210G11-2050.

胶管

Hose

1

6

JB/T999—77

空心螺栓

Bolt

2

7

LG1185.04-009

空心螺栓

Bolt

1

90040009

8

JB982-77

组合垫圈

Combined washer

36

1

9

JB982-77

组合垫圈

Combined washer

30

2

10

GB/T3733.2-83

直接头

Straight connector

1

11

L1CM-16-14 WD

直接头

Straight connector

1

12

K8-Q1Q1-600

软管总成

Hose assembly

1

13

K8-Q1Q1-850

软管总成

Hose assembly

1

14

JB982-77

组合垫圈

Combined washer

14

2

15

GB/T97.1-85

垫圈

Washer

12

12

16

GB/T93-87

垫圈

Washer

12

12

17

GB/T5783-86

螺栓

Bolt

M12x60

12

18

NO.00（10-18）

喉箍

Hose clip

φ10-18

1

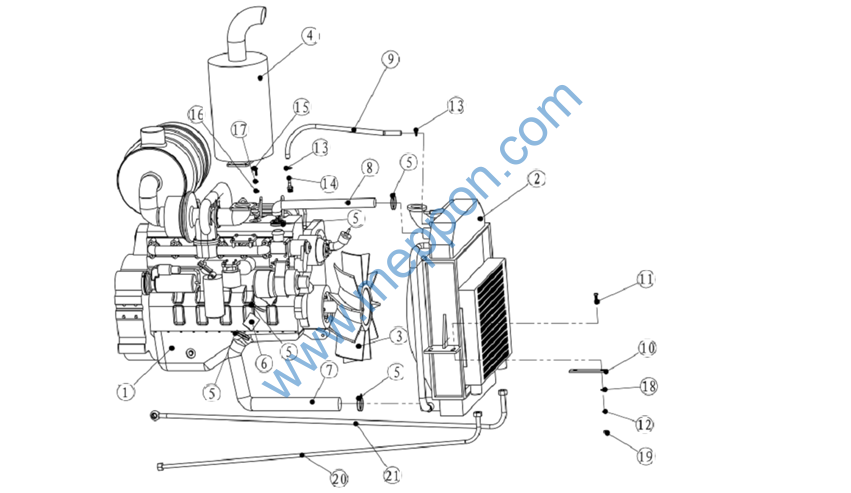

Fig.12

柴油机联结（一）Engine Mountings(Ⅰ)(CDM1220)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1220.07.02

柴油发动机

Diesel engine

6CT8.3-C215

1

2

LG1220.07.08

散热器

Radiator

1

3

LG1220.07.16

风扇

Fan

1

雪龙F710P-45-75-10B

4

LG1220.07.09

消声器

Muffler

1

5

LG1185.07.07

卡箍

Hoop

φ51-φ76

5

43828D

6

LG1220.07-026

接管

Connector

1

7

LG1220.07-009

上水管51

Upper water pipe

1

8

LG1220.07-022

出水胶管

Water outlet pipe

1

9

LG1185.07-012

通气管

Vent pipe

1

90070012

10

LG1220.07-015

橡胶垫

Rubber pad

2

11

GB/T5783-86

螺栓

Bolt

M12x30

4

12

GB/T93-87

垫圈

Washer

12

4

13

NO.O0(16-27)

喉箍

Hoop

φ16-27

2

14

LG30F.01Ⅰ-002

接头

Connector

1

15

GB/T5783-86

螺栓

Bolt

M10x30

4

16

GB/T6170-86

螺母

Nut

M10

4

17

GB/T93-87

垫圈

Washer

10

4

18

GB/T97.1-85

垫圈

Washer

12

4

19

GB/T6170-86

螺母

Nut

M12

4

20

25-210G11-2050.

胶管

Hose

1

21

25-210G1Q1-2250

胶管

Hose

1

Fig.13

柴油机联结（二）Engine Mountings(Ⅱ)(CDM1220)

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1220.07.02

柴油发动机

Diesel engine

6CT8.3-C215

1

2

LG1220.07-018

连接板

Connecting plate

1

3

GB/T6170-86

螺母

Nut

M16

2

4

GB/T93-87

垫圈

Washer

16

4

5

GB/T5783-86

螺栓

Bolt

M16x55

2

6

GB/T5783-86

螺栓

Bolt

M16x45

2

7

LG1185.06.05

减震器

Shock absorb

EA120

2

8

GB/T93-87

垫圈

Washer

12

4

9

GB/T5783-86

螺栓

Bolt

M12x40

4

10

LG1220.07-013

支板

Support plate

1

11

LG1185.07.10

燃油沉淀器

Fuel precipitator

DX150

1

12

GB/T5783-86

螺栓

Bolt

M8x25

2

13

GB/T6170-86

螺母

Nut

M8

2

14

GB/T93-87

垫圈

Washer

8

2

15

GB/T5783-86

螺栓

Bolt

M10x20

2

16

GB/T93-87

垫圈

Washer

10

2

17

K8- Q1Q1-600

软管总成

Hose assembly

1

18

K8-Q1Q1-850

软管总成

Hose assembly

1

19

JB982-77

组合垫圈

Combined washer

12

4

20

DX150-1

空心螺栓

Bolt

2
