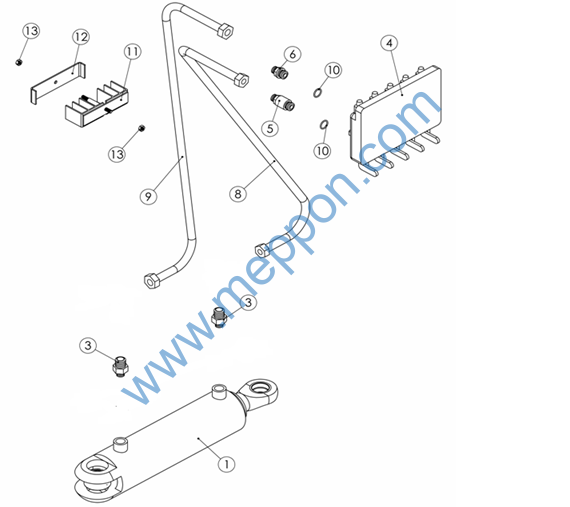

Figure 52 Hydraulic Working System (Ⅶ)（CDM1165, CDM1185, CDM1220）

Fig.52

工作液压系统(七) Hydraulic Working System(Ⅶ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.12.08.06

旋转接头

Rotating Connector



1

90118600

2

LG1185.11.15

多路阀

Multi-way valve



1



3

1CM-22 WD

直接头

Connector



4



4

2D–18-24

接头

Connector



2



6

LG1185.11-026

接头

Connector



1

90110026

7

1CO-18-08

接头

Connector



1



8

GB3452.1-82

O型圈

O-ring

19X2.46

2



9

JBT999

螺栓

Bolt

M22X1.5

3



10

GB93

垫圈

Washer

8

3



11

GB93

垫圈

Washer

10

4



12

JBT999

螺栓

Bolt

M18X1.5

4



13

LG1185.11.18

变位油缸

Deflection cylinder



2



14

13-210G11-1450

软管总成

Hose assembly



2



15

13-210G11-1460

软管总成

Hose assembly



2



16

10-210G13-9200

软管总成

Hose assembly



1



17

10-210G13-9200

软管总成

Hose assembly



1



18

LG1185.11-003

管夹盖

Pipe clamp cover



1

90110003

19

LG1185.11.01

管夹座

Pipe clamp seat



1

90110100

20

GB6170-86

螺母

Nut

M8

2

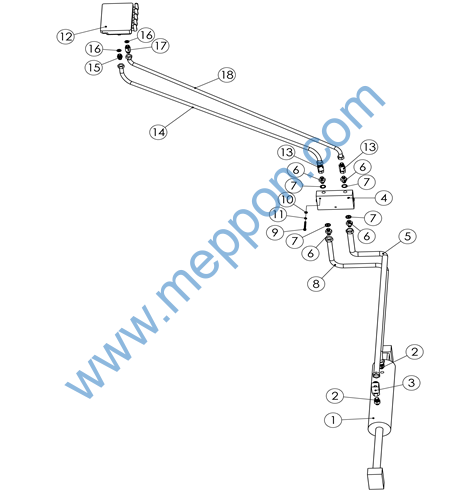

53. 工作液压系统(八) Hydraulic Working System (Ⅷ) (CDM1165, CDM1185, CDM1220)




































Figure 53 Hydraulic Working System (Ⅷ)（CDM1165, CDM1185, CDM1220）

Fig.53

工作液压系统(八) Hydraulic Working System (Ⅷ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.36.05

前推土缸

Front blade cylinder



1



3

2C-18-24

直接头

Connector



2



4

LG1185.11.15

多路阀

Multi-way valve



1



5

LG1185.11-026

接头

Connector



1

90110026

6

1CO-18-08

接头

Connector



1



8

10-210G13-6350

软管总成

Hose assembly



1



9

10-210G13-6360

软管总成

Hose assembly



1



10

GB3452.1-82

O型圈

O-ring

19X2.46

2



11

LG1185.11.01

管夹座

Pipe clamp cover



1

90110100

12

LG1185.11-003

管夹盖

Pipe clamp seat



1

90110003

13

GB6170-86

螺母

Nut

M8

2

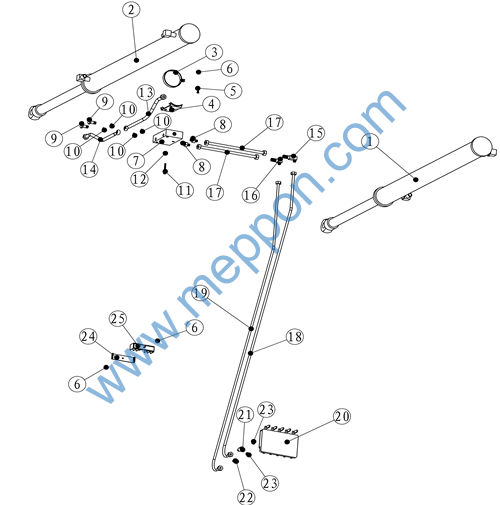

54. 工作液压系统(九) Hydraulic Working System (Ⅸ)(CDM1165, CDM1185, CDM1220)




































Figure 54 Hydraulic Working System (Ⅸ)（CDM1165, CDM1185, CDM1220）

Fig.54

工作液压系统(九) Hydraulic Working System (Ⅸ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.12.06

左提升油缸

Left lift cylinder



1

90118300

2

LG1185.12.07

右提升油缸

Right lift cylinder



1

90118400

3

JB/T8870

喉箍

Hoop

φ120-φ140

4



4

LG1185.12.02

支架

Bracket



2

90110200

5

GB5783-86

螺栓

Bolt

M8x25

4



6

GB6170-86

螺母

Nut

M8

8



7

LG1185.11.03

双向平衡阀

Two-way balance valve

A-VBDE/TR120

2



8

1CB-22-08WD

直接头

Connector



4



9

720B-08

空心螺栓

Bolt

1\2X38

4



10

JB982-77

组合垫圈

Combination washer

24

8



11

GB70-85

螺钉

Screw

M8X70

6



12

GB93-87

垫圈

Washer

8

6



15

LG1185.11-011

弯接头

Connector



2

90110011

16

LG1185.11-010

弯接头

Connector



2

90110010

17

13-210G11-800

软管总成

Hose assembly



4



18

10-210G13-3450

软管总成

Hose assembly



2



19

10-210G13-3460

软管总成

Hose assembly



2



20

LG1185.11.15

多路阀

Multi-way valve



2



21

LG1185.11-026

接头

Connector



2

90110026

22

1CO-18-08

接头

Connector



2



23

GB3452.1-82

O型圈

O-ring

19X2.46

4



24

LG1185.11-003

管夹盖

Pipe clamp cover



2

90110003

25

LG1185.11.01

管夹座

Pipe clamp seat



2

90110100





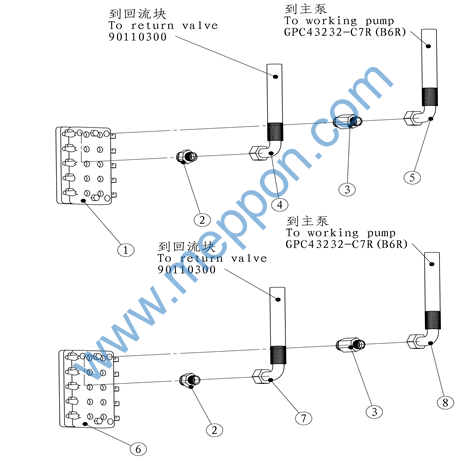

55. 工作液压系统(十) Hydraulic Working System (Ⅹ) (CDM1165, CDM1185, CDM1220)




































Figure 55 Hydraulic Working System (Ⅹ)（CDM1165, CDM1185, CDM1220）

Fig.55

工作液压系统(十) Hydraulic Working System (Ⅹ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.11.15

多路阀（右）

Multi-way valve (right)



1



2

1CO-30-10

接头

Connector



2



3

LG1185.11-027

接头

Connector



2

90110027

4

19-60G33/270-1200

软管总成

Hose assembly



1



5

19-210G33/110-1000

软管总成

Hose assembly



1



6

LG1185.11.15

多路阀（左）

Multi-way valve (left)



1



7

19-60G33/110-1000

软管总成

Hose assembly



1



8

19-210G33/270-1200

软管总成

Hose assembly



1

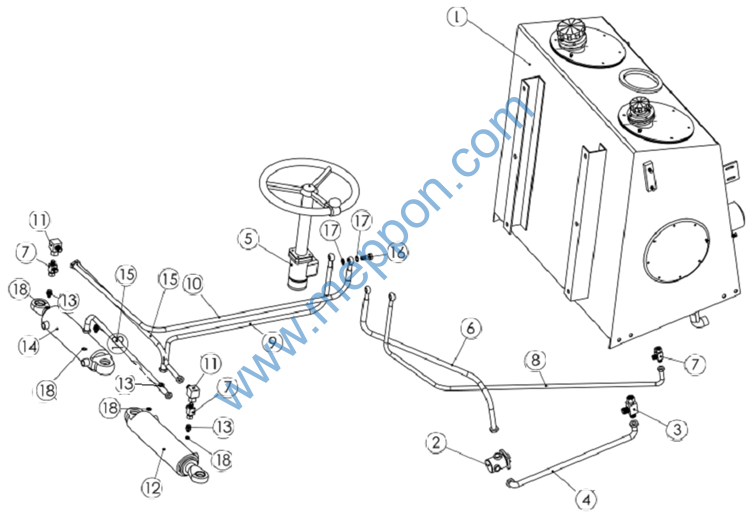

56. 液压转向系统（一） Hydraulic Steering System (Ⅰ)（CDM1165, CDM1185, CDM1220）




Figure 56 Hydraulic Steering System(Ⅰ)（CDM1165, CDM1185, CDM1220）

Fig.56

液压转向系统（一） Hydraulic Steering System (Ⅰ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.13

油箱总成

Oil tank assembly



1

90140000

2

CBK1020/1008B3FL

双联齿轮泵

Gear pump



1



3

CC-30

三通

T-connector



1



4

19-60G13-400

软管总成

Hose assembly



1



5

LG1185.10 .01

转向器装配

Steering gear assembly



1

90100100

6

13-220G1Q1-1850

软管总成

Hose assembly



1



7

CC-22

三通

T-connector



3



8

13-220G1Q3-1850

软管总成

Hose assembly



1



9

13-220G1Q3-6600

软管总成

Hose assembly



1



10

13-220G1Q1-6600

软管总成

Hose assembly



1



11

2C9-22

弯头

Elbow



2



12

LG1185.02.03

左转向缸

Left steering cylinder



1

90108300

13

LG1185.10-005

接头

Connector



4

90100005

14

LG1185.02.04

右转向缸

Right steering cylinder



1

90108200

15

13-220G13-1000

软管总成

Hose assembly



2



16

JBT999

空心螺栓

Bolt

M20X1.5X38

4



17

JB982-77

组合垫圈

Combination washer

20

8



18

JB982-77

组合垫圈

Combination washer

14

4












57. 液压转向系统（二） Hydraulic Steering System (Ⅱ)（CDM1165, CDM1185, CDM1220）




















































Figure 57 Hydraulic Steering System (Ⅱ)（CDM1165, CDM1185, CDM1220）

Fig.57

液压转向系统（二） Hydraulic Steering System (Ⅱ)（CDM1165, CDM1185, CDM1220）

Item

Parts number

Chinese description

English description

Specification

Qty

Used No.

1

LG1185.02.02

摆轮油缸

Balance-wheel cylinder



1

90108100

2

2D-18-24

直接头

Connector



2



3

2C9-24

三通

T-connector



1



4

LG1185.00.12

双向液压锁

Two-way hydraulic lock

SYS-L10H3

1



5

13-210G13-550

软管总成

Hose assembly



1



6

1CM-22 WD

直接头

Connector



4



7

JB982-77

组合垫圈

Combination washer

22

4



8

13-210G11-440

软管总成

Hose assembly



1



9

GB70-85

螺钉

Screw

M8X70

3



10

GB97.1-85

垫圈

Washer

8

3



11

GB93-87

垫圈

Washer

8

3



12

LG1185.11.15

多路阀

Multi-way valve



1



13

2C–18-22WD

接头

Connector



2



14

10-210G13-7220

软管总成

Hose assembly



1



15

1CO-18-08

接头

Connector



1



16

GB3452.1-82

O型圈

O-ring

19X2.46

2



17

LG1185.11-026

接头

Connector



1

90110026

18

10-210G13-7200

软管总成

Hose assembly



1
